Hüdraulilised Ironworkers on loodud mitme funktsiooniga, et säästa tööjõudu, aega, energiat ja kulusid. See võimaldab Accurl Ironworkersil täita metallitööstustööstuse mitmekülgseid vajadusi. Maksimaalse efektiivsuse ja pika eluea tagab uusimate tootmismeetodite kasutamine, sealhulgas võimas CAD-disain, kaasaegne CNC-seadmetega tootmisliin ja pidev kvaliteedikontroll.
TÖÖJAAMAD

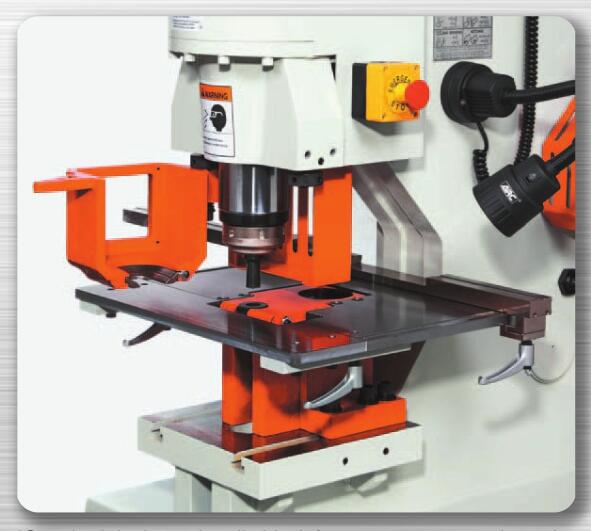

Mulgustamisjaam
1. Erinevate mulgustamisvajaduste jaoks on saadaval täielik valik stantse ja stantse.
2. Kiirvahetusmutrisüsteem kiireks stantsimistööriistade vahetamiseks.
3. Läbimõeldult disainitud eemaldaja nähtavuse, ohutuse ja kasutusmugavuse tagamiseks.
4. Kõigi mudelite standardvarustuses on suur 2-osaline laud koos kaalude ja mõõtepeatustega.
5. Erinevate avadega vahetatavate plaatidega eemaldaja, mis minimeerib deformatsiooni, on kõigi mudelite standardvarustuses.
PUNKIMISMUDEL | IW-60S IW-60SD | IW-80S IW-80SD | IW-100S IW-100SD | IW-125S IW-125SD | IW-165SD |
Läbilöögijõud | 60 tonni | 80 tonni | 100 tonni | 125 tonni | 165 tonni |
Perforaatori võimsus S | ø 22 x 20 | ø 26 x 22 | ø 28 x 26 | ø 33 x 27 | ø 37 x 32 |
Punch Capacity SD | ø50 x 9 | ø50 x 12 | ø50 x 15 | ø50 x 18 | ø50 x 24 |
Kurgu sügavus S | 310 | 310 | 310 | 310 | -- |
Kurgu sügavus SD | 510 | 510 | 510 | 510 | 510 |
Maksimaalne löögi pikkus | 100 | 100 | 100 | 100 | 100 |
Tsüklid / min. (käik 20 mm) | 30 | 29 | 28 | 28 | 29 |
Töökõrgus kuni surmani | 1010 | 1050 | 1044 | 1069 | 1050 |
Lamedate baaride lõikamisjaam
1. Spetsiaalselt töödeldud ülemine tera, mis tagab puhta lõike ja minimaalse moonutuse.
2. Alumisel teral on neli kasutatavat lõikeserva.
3. Muutuva astme kaldlõikenurk äärikul.
4. Lihtsalt reguleeritav allhoidja.
5. Tugilaud koos juhikutega täpseks positsioneerimiseks.
LAME NÕIGUSMUDEL | IW-60S IW-60SD | IW-80S IW-80SD | IW-100S IW-100SD | IW-125S IW-125SD | IW-165SD |
Lamelatt Shear S | 350 x 15 | 460 x 15 | 610 x 16 | 125 tonni | 760 x 20 |
Lamevarraste SD | 240 x 20 | 300 x 20 | 400 x 20 | 400 x 25 | 400 x 30 |
Tera pikkus | 360 | 465 | 620 | 620 | 770 |
Nurga ääriku trimm | 100 | 100 | 100 | 100 | 120 |
Töökõrgus | 910 | 926 | 954 | 920 | 920 |
Nurga lõikamise jaam
1. Üksiknihke ilma materjalikadude ja minimaalse deformatsioonita.
2. 45° kaldenurk on lihtne ja puhas.
3. Statsionaarsed terad nelja kasutatava lõikeservaga.
4. Valitavad nurgaraadiused liikuvatel teradel optimaalsete tulemuste saavutamiseks väikeste või suurte nurkade korral.
NURGA LÕIGUSMUDEL | 60S IW-60SD | 80S IW-80SD | 100S IW-100SD | 125S IW-125SD | IW-165SD |
90° lõikamisel | 130 x 130 x 12 | 150 x 150 x 12 | 150 x 150 x 15 | 150 x 150 x 15 | 150 x 150 x 20 |
45° kaldenurga juures | 65 x 65 x 8 | 75 x 75 x 9 | 75 x 75 x 9 | 75 x 75 x 9 | 75 x 75 x 9 |
Töökõrgus | 1115 | 1165 | 1216 | 1185 | 1185 |
Baari lõikamise jaam
1. Üks hoidik erineva suurusega ruudu ja ümarvarda lõikamiseks.
2. Enamiku mudelite jaoks on saadaval valikulised kanali- ja sektsioonivarraste lõiketööriistad. (Vt üksikasju spetsifikatsiooni tabelist)
VARBA KÕRGEMISMUDEL | 60S IW-60SD | 80S IW-80SD | 100S IW-100SD | 125S IW-125SD | 165SD |
Ümarvarraste lõikamine | ø40 | ø45 | ø45 | ø50 | ø60 |
Ruutvarraste lõikamine | 38x38 | 300 x 20 | 400 x 20 | 50 x 50 | 60 x 60 |
Kanali nihke (K x B) | 125 x 65* | 150 x 75* | 150 x 75* | 150 x 75* | 200 x 90* |
IBeam nihke (K x B) | 100 | 150 x 75* | 150 x 75* | 150 x 75* | 200 x 100* |
Töökõrgus | 1220 | 1270 | 1332 | 1310 | 1370 |
Notchingu jaam
1. Ideaalne lamedate vardade ja nurkade lõikamiseks.
2. Elektriliselt blokeeritud kaitsekate maksimaalse ohutuse ja nähtavuse tagamiseks.
3. Kaasas mõõtelaud koos peatustega täpseks positsioneerimiseks.
NOTCHING MUDEL | 60S IW-60SD | 80S IW-80SD | 100S IW-100SD | 125S IW-125SD | 165SD |
Ristkülikukujuline sälk (L x S x S) | 50,8 x 90 x 9 | 50,8 x 90 x 12 | 63,5 x 90 x 12 | 63,5 x 90 x 13 | 63,5 x 90 x 16 |
Vee-Notcher (külg x külg x T) | 90 x 90 x 10* | 90 x 90 x 12* | 105 x 105 x 12* | 105 x 105 x 13* | 105 x 105 x 16* |
Töökõrgus | 910 | 926 | 954 | 920 | 920 |
Üksikasjad
- CNC või mitte: CNC
- Seisukord: Uus
- Nimijõud (kN): 125
- Toiteallikas: hüdrauliline
- Päritolukoht: Anhui, Hiina
- Pinge: 380V50HZ
- Mootori võimsus (kW): 7,5 hj
- Kaal (T): 4.2
- Peamised müügiargumendid: konkurentsivõimeline hind
- Garantii: 1 aasta
- Showroom Asukoht: Austraalia, Kanada, Ühendkuningriik
- Kohaldatavad tööstusharud: hotellid, ehitusmaterjalide kauplused, tootmistehased, masinate remonditöökojad, talud, kodukasutus, ehitustööd , energeetika ja kaevandus
- Masina tüüp: hüdrauliline press
- Märksõna: metalli mulgustamismasin
- Toote nimetus: hüdrauliline metallplekist stantsimis- ja lõikamismasin
- Kurgu sügavus: 500 mm
- Värvus: Sinine Valge Hall
- Löögijõud: 125 tonni
- Eesmärk: säästa kulusid ja energiat
- Pakutav müügijärgne teenindus: võrgutugi, video tehniline tugi
- Garantiijärgne teenindus: video tehniline tugi, välihooldus- ja remonditeenus, varuosad
- Kohaliku teeninduse asukoht: Mehhiko, Austraalia, Ameerika Ühendriigid, Maroko, Venemaa, Kanada
- Sertifikaat: CE ISO
